一、產品概述：

　　    ZC系列垂直提升機是一種新型的垂直輸送設備，本機對一切顆粒狀、塊狀、粉狀的固體物料(粘度不大)都可以輸送。廣泛適用于冶金、煤炭、建材、糧食、機 械、醫藥、食品等行業。用于粉狀、顆粒狀物料的垂直提升作業，提升機也可對物料進行干燥、冷卻作業。ZC型垂直提升機分開槽式、封閉式兩種結構，并可根據 不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。

　　二、主要特點:

　　產品占地面積小，便于工藝布置。

　　物料可向上輸送，亦可向下輸送。

　　噪音低，結構簡單，安裝、維修便利。

　　結構簡單合理、能耗小，節約電能，料槽磨損小。

　　三、工作原理:

　　    ZC系列垂直提升機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置 上，減振裝置由底座和隔振彈簧組成。當垂直提升機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動 的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上(或向下)輸送作業，因此本設備也被成為振 動垂直輸送機。

　　四、型號說明:

　　Z   C--□

　　┬ ┬ ┬

　　│ │ │

　　│ │ │

　　│ | │

　　│ │ └─────────輸送高度

　　│ └───────────- 垂直輸送

　　└───────────── 振動電機

　　1.基本型(ZC--口)，為敞開輸送槽結構，用于一股物料無特殊要求的向上(或向下)輸送作業。

　　2.封閉型(ZC--口F)為封閉輸送槽結構，用于對物料有防塵要求的場合向上(或向下)輸送作業。

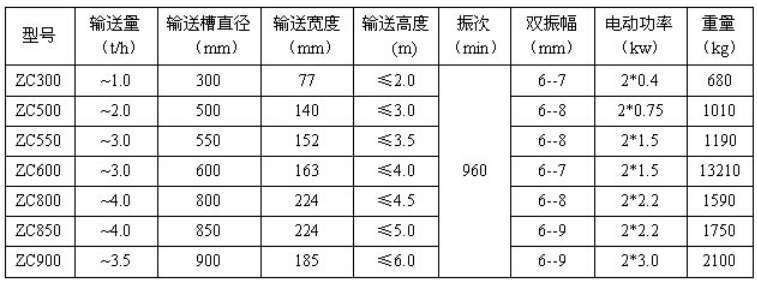

　　五、技術參數

　　注：1、輸送量按物料散密度1t/m3，輸送高度取*大值計算；

　　2、電機功率按*大輸送高度取值計算；

　　3、可根據用會要求進行特殊設計及現場設計。

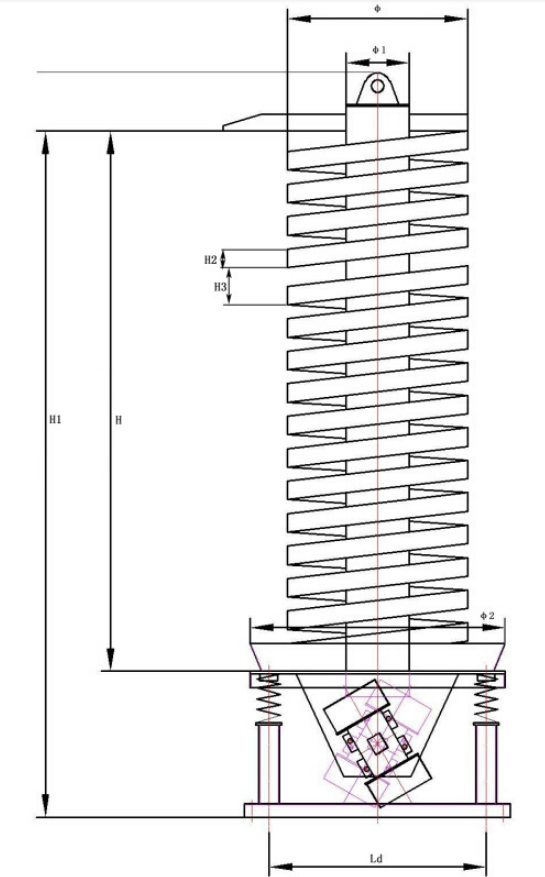

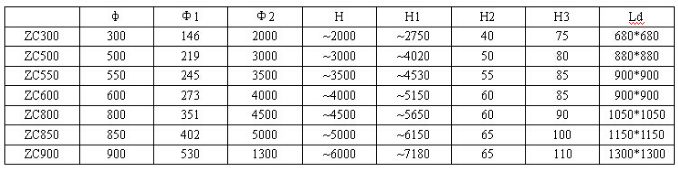

　　六、產品安裝
