一、設備簡介

　　KYB系列搖擺篩的設計是為了滿足大產量，高精度篩分的廠家而特殊設計的一種**篩分機。*簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬。它是目前*有效的模擬了人工篩分運動的有效原理(篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)。符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

二、結構原理

　　1、基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調。低速V型皮帶驅動從120到360rpm可調。

　　2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸方向進行調整因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

　　3、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處。出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

　　4、此次過程在每篩層之間重復進行。

三、設備特點

　　1、高達5倍的單位面積產出。

　　2、**到6級分離，篩分效率高達90%-**。

　　3、使用硅橡膠球、超聲波等**清網裝置系統。篩孔不會堵塞。

　　4、密閉除塵，操作安全。

　　5、加速度比振動篩低4.5倍。篩分零件壽命提高而維護減少。

　　6、噪聲<75分貝。優化重理均衡，地基動態負荷低。

四、注意事項

　　1、設備四周與墻壁或國欄應有10厘米以上的距離

　　2、設備主動力電源必須符合要求:380V50HZ

　　3、設備運行時不得用手接觸任何部位

　　4、不得用水沖洗電動機以及電路部分

　　5、如有任何問題，必須先行切斷電源，報我公司產品服務中心

五、設備技術參數

噪音情況:

離機器表面 1米遠*高聲壓等級測量值為:75分貝。

此測量是在機器無篩中物狀態下進行的。在指定的分篩程序中所產生的

噪音在對聲壓等級不利的條件下可以略微提高。

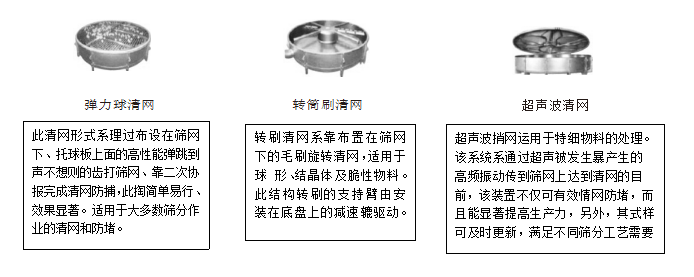

六：清網裝置

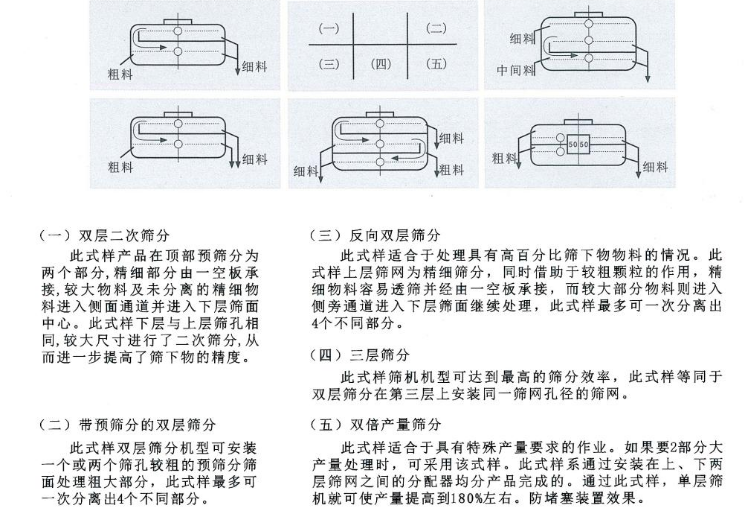

七、**化設計
